我们首先提出了从3D钙钛矿到图1中的3D/2D PFVH结构,旨在基于先前的研究阐明动态载流子传输机制。
图1. 3D/2D钙钛矿多晶薄膜垂直异质结(3D/2D PFVH)载流子动力学模型的示意图。a) 3D钙钛矿,b) 3D/2D PFVH过渡,c) 3D/2D PFVH 根据我们提出的载流子动力学模型,可控制备高质量的3D/2D PFVH对于探索其优异的光检测和发光性能至关重要。为此,提出了一种改进的固-固反应方法, 即热压反应转移辅助法(HPRTAM),以促进3D/2D PFVH的可控制备。详细的实验制备过程如图2a所示。图2中其他测试分别从吸收光谱、荧光强度、归一化荧光强度、TRPL光谱等表征结果中对3D/2D PFVH制备过程中压力优化过程进行了系统表征及对比,得出结论:制备 3D/2D PFVH 的最佳压力为 0.6 MPa,这有利于获得较高的光检测和发光性能。因此,下一节将重点探讨在保持 0.6 MPa恒定压力的同时,优化 3D/2D PFVH制备中BAI溶液浓度的方法。

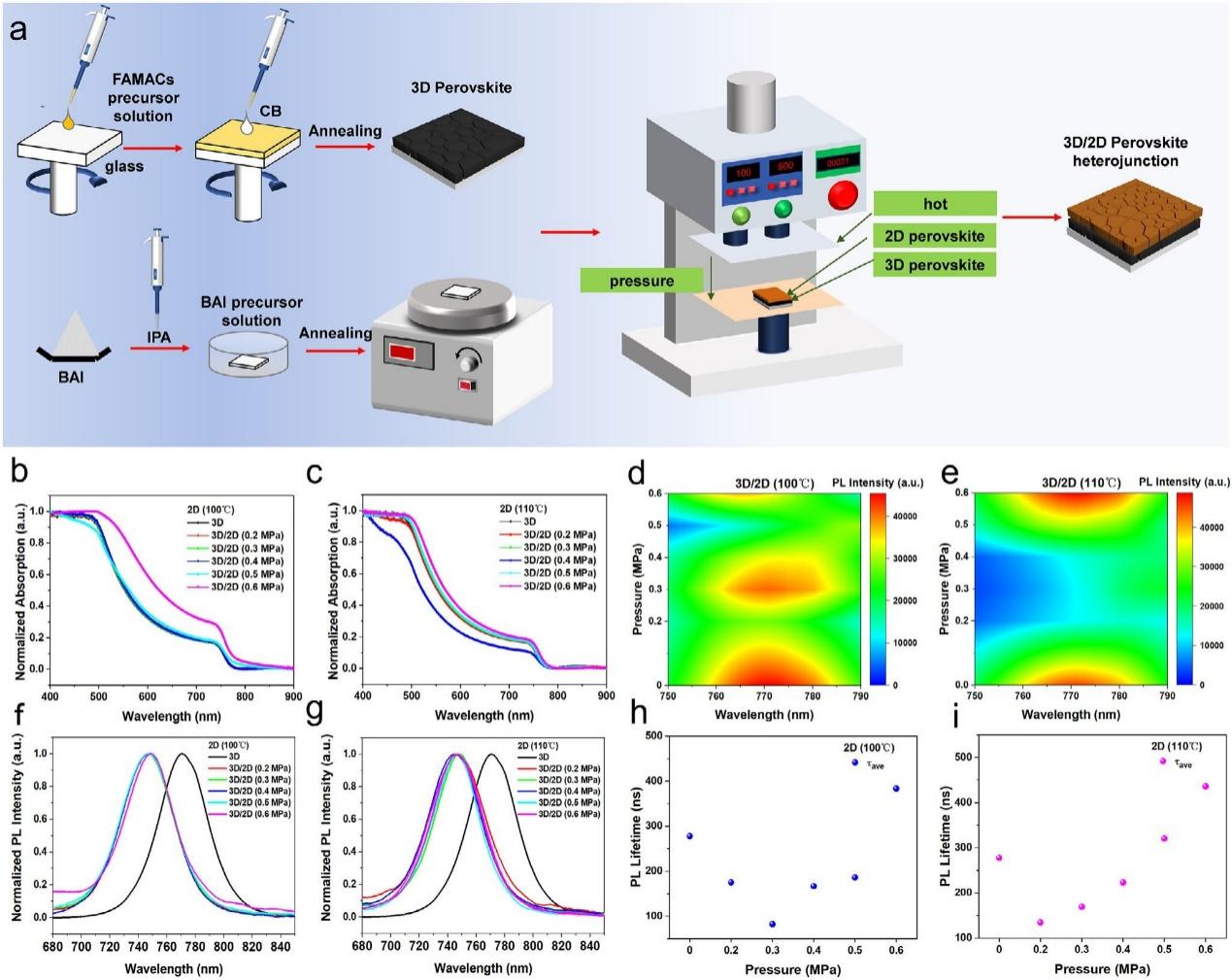

图2. 3D/2D PFVH的制备过程及基本表征。a) 制备示意图;b、c) 吸收光谱;d、e) 荧光强度;f、g) 归一化荧光强度;h、i) 在0.2至0.6 MPa不同压力下3D/2D PFVH的TRPL光谱 图3中其他测试分别从吸收光谱、荧光强度、归一化荧光强度、斯托克斯位移、高斯展宽、TRPL光谱等表征结果中对3D/2D PFVH制备过程中BAI溶液的浓度优化过程进行了系统表征及对比,得出结论:在BAI浓度为6 mg/mL、压力固定为0.6 MPa的条件下,在反应温度为100和110℃条件下,可制备出具有更宽吸收光谱范围、更强荧光强度、更长载流子寿命、缺陷更少的高品质3D/2D PFVH。

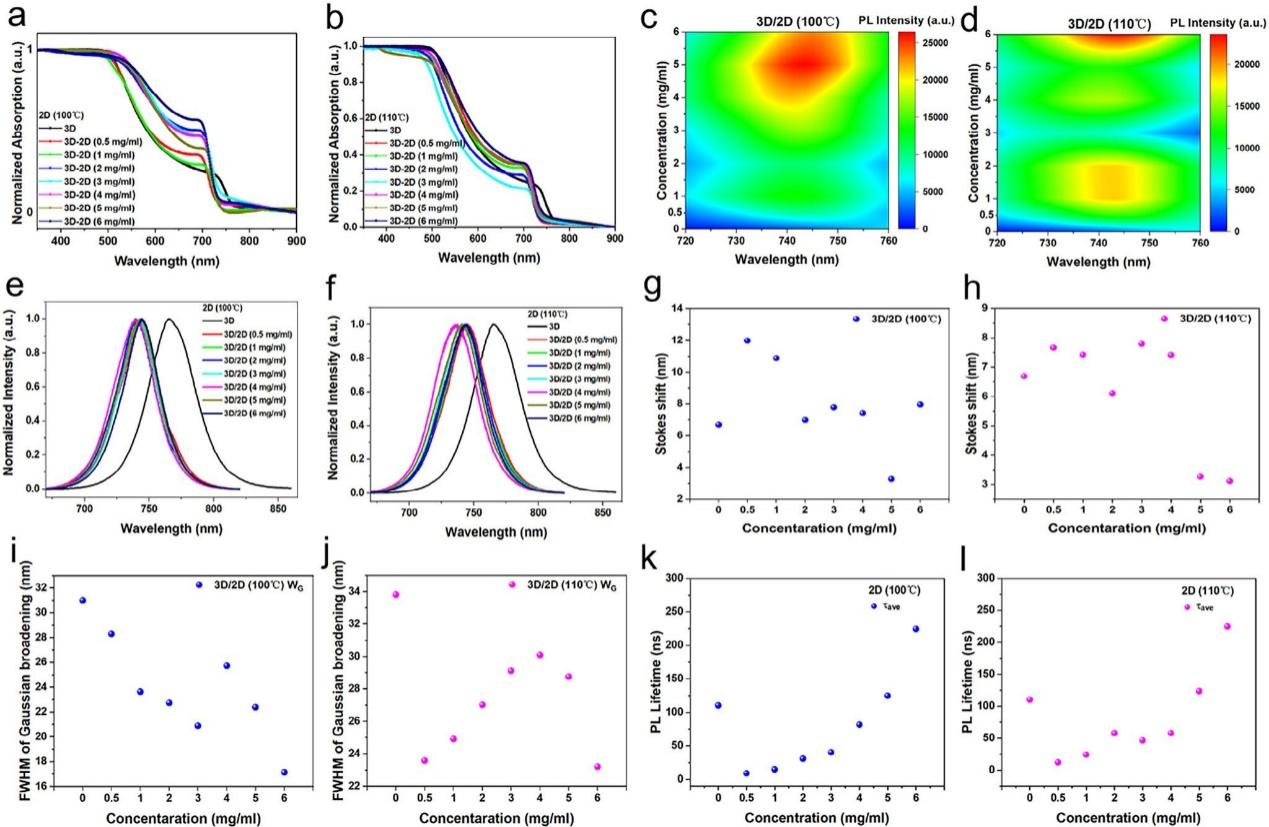

图3. 不同浓度(0至6 mg/mL) a、b) 吸收光谱,c、d) 荧光强度,e、f) 归一化荧光强度,g、h) 斯托克斯位移,i、j) 高斯展宽(WG ),k、l) 分别在100和110 °C下3D/2D PFVH的TRPL 为了进一步验证图1中的载流子动力学模型以及上述已被证实具有增强光检测性能的优化3D/2D PFVH ,构建了一系列基于Au/3D/Au和Au/3D/2D PFVH/Au的水平光探测器,实验结果如图4所示。测试结果表明:在100 °C下具有6 mg/mL的Au/3D/2D PFVH/Au光探测器展现出最高的R值(最大值为4.59 A/W)和EQE值(最大值为1.07 × 103%),且功耗仅约0.47 μW,表明其将电子转化为光电流的能力极佳。此外,在110 °C下,具有6 mg/mL的Au/3D/2D PFVH/Au光探测器展现出最高的D*值(最大值为4.30 × 1012 Jones)的最高值,且在低功耗条件下≈0.43 μW,这表明其具有非凡的微弱光检测能力。一个值得注意的发现是,在与其他混合阳离子钙钛矿多晶薄膜水平光电光探测器相比,本研究制备的Au/3D/2D PFVH/Au光探测器在R值(4.59 A/W)和EQE(1.07 ×10³%)方面均达到了迄今为止的最高记录值,如表S5(支持信息)所示。

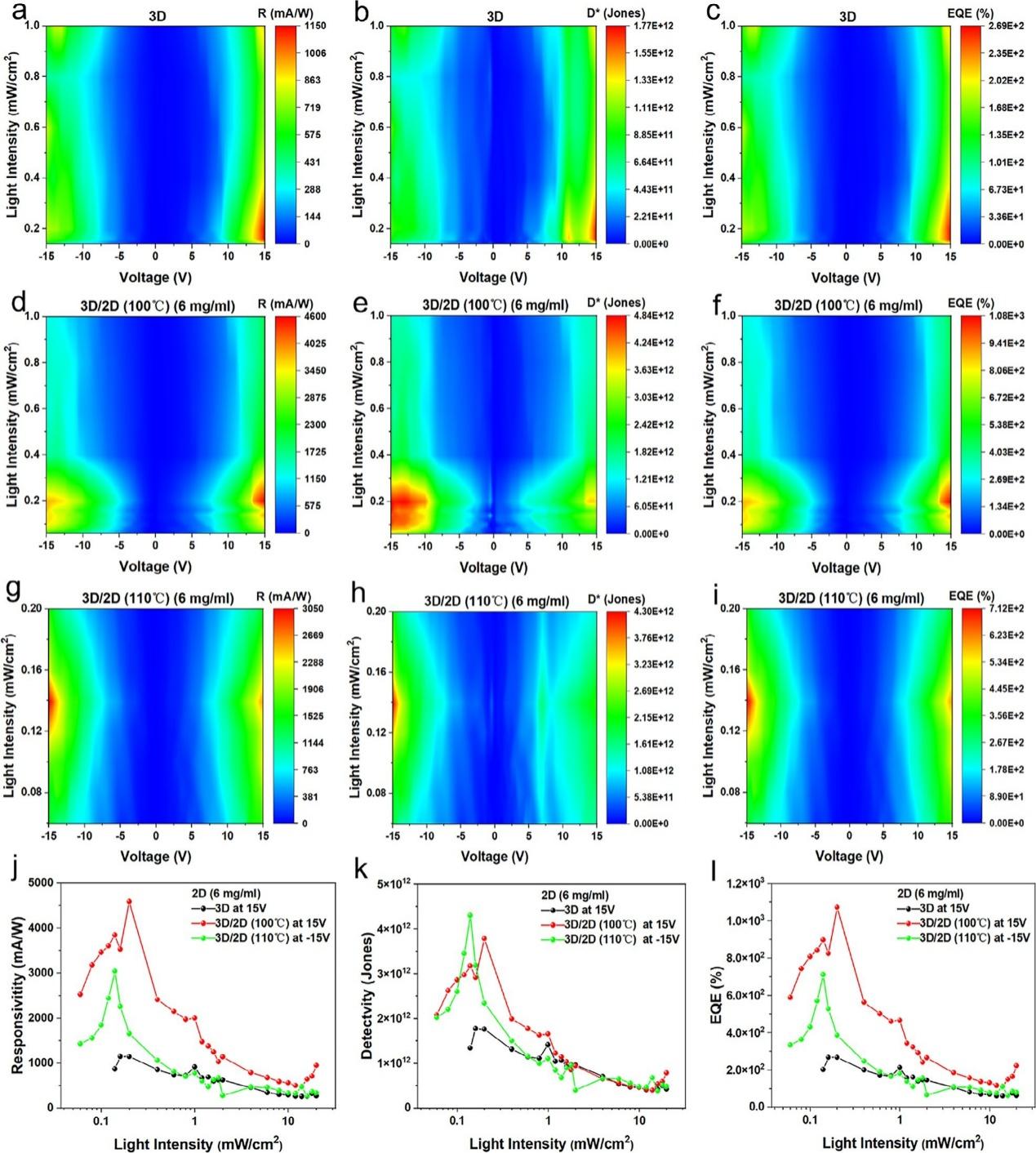

图4. Au/3D/2D PFVH/Au光探测器的表征。Au/3D/2D PFVH/Au光探测器在0 mg/mL浓度下的Au/3D/2D PFVH/Au光探测器的 a) R、b) D*及 c) EQE的二维图;d) R、e) D*及f) EQE图为6 mg/mL浓度下100 °C实验结果;g) R、h) D*及i) EQE 图6 mg/mL浓度下110 °C实验结果。图j) R、图k) D* 及图l) EQE为Au/3D/2D PFVH/Au光探测器在不同最佳电压下随光强变化的曲线 机理详细说明示意图及光探测器中的表面层状态如图5所示。已确定过量的碘化铅是水平传输过程中捕获和淬灭光生载流子的一个重要因素(图5a、b)。 研究表明,二维层的渐进形成可促进部分碘化铅的完全反应,并降低缺陷态引起的淬灭效应(图5c、d)。这进而提供了更高浓度的初始光生载流子,从而改善并提升了光电性能。二维层的最佳厚度能够完全中和过量的碘化铅,从而形成3D/2D PFVH,如图5e、f所示。与此同时,随着更多铅缺陷被钝化,光生载流子的浓度随之增加,从而显著提升了3D/2D PFVH的光检测性能和光电转换能力显著提升。

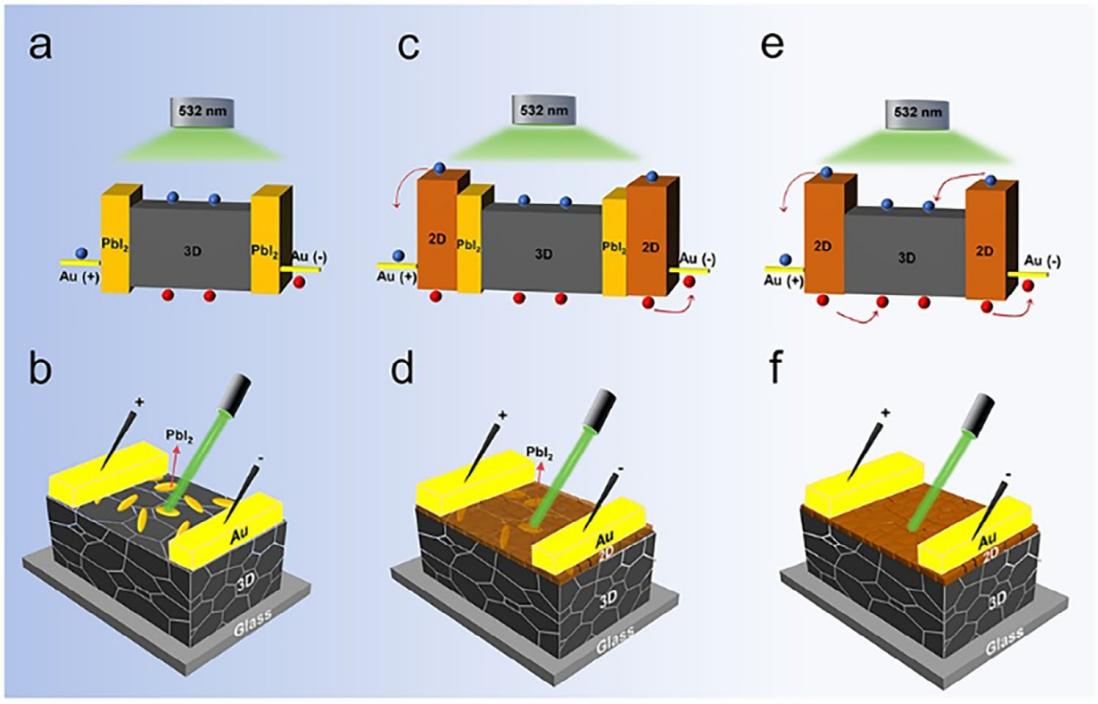

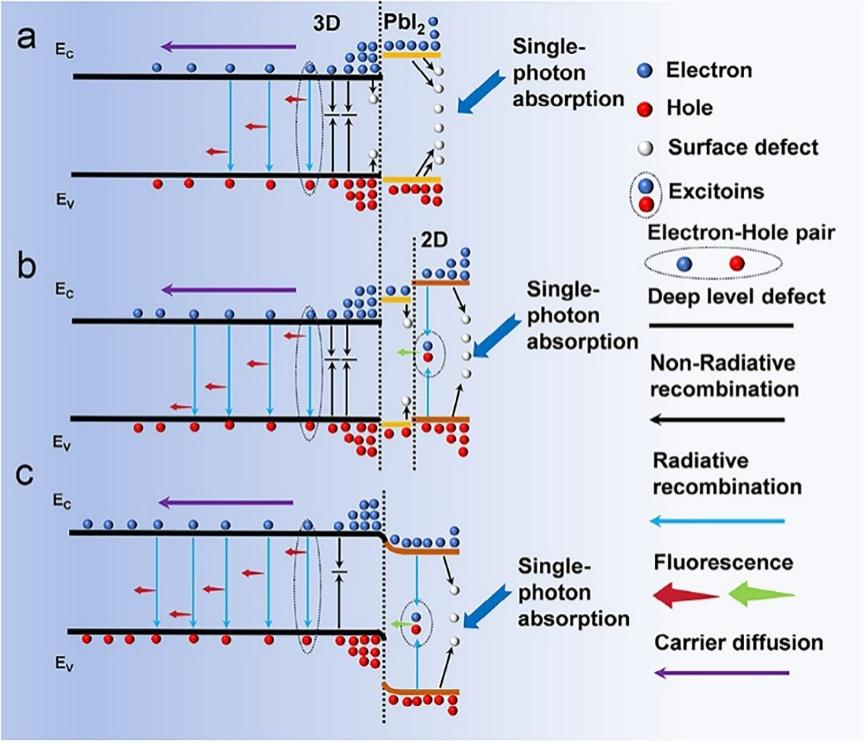

图5. Au/3D/Au光探测器的a)能带示意图和b)器件结构示意图。3D/2D PFVH相变条件下Au/3D/2D PFVH/Au光探测器的c)能带示意图和d)器件结构示意图。e)能带示意图和f) 器件结构的示意图 |
