本研究开发了一种低成本的Ca-ASP添加剂,在锌阳极界面构建富钙SEI和贫水EDL。Ca2+作为竞争性阳离子,在锌界面形成富钙离子SEI,这不仅抑制了寄生反应,还有助于引导Zn2+的均匀和密集沉积。ASP–阴离子中的羧基官能团在Zn(100)晶面上表现出强烈的吸附,这促进了Zn2+在界面区域的选择性传输和平行沉积。同时,由于ASP– 的吸附占据,在锌界面上形成了一种新的富含ASP–、贫水的EDL。在富钙离子SEI和贫水EDL的双重作用下构建了稳定的双功能层,通过防止游离水与锌阳极界面反应有效地抑制了副反应。使用0.05 Ca-ASP的Zn || Zn对称电池在0.5 mA cm-2(0.5 mAh cm-2)下表现出优异的循环稳定性,将其寿命显著延长至4000小时以上。在高DOD(86.2%)下,它仍然可以循环300小时。令人兴奋的是,Zn || NH4V4O10软包电池表现出了600多次循环的优异循环性能,而容量没有下降。这种简单、经济、有效的策略为促进锌离子软包电池的发展提供了新的视角。

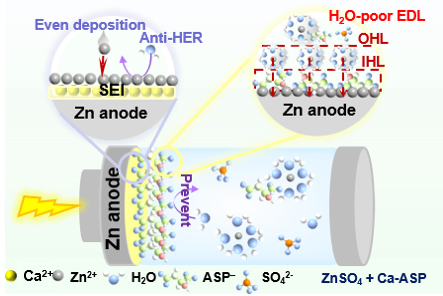

图1 Ca-ASP在锌负极界面作用机理图

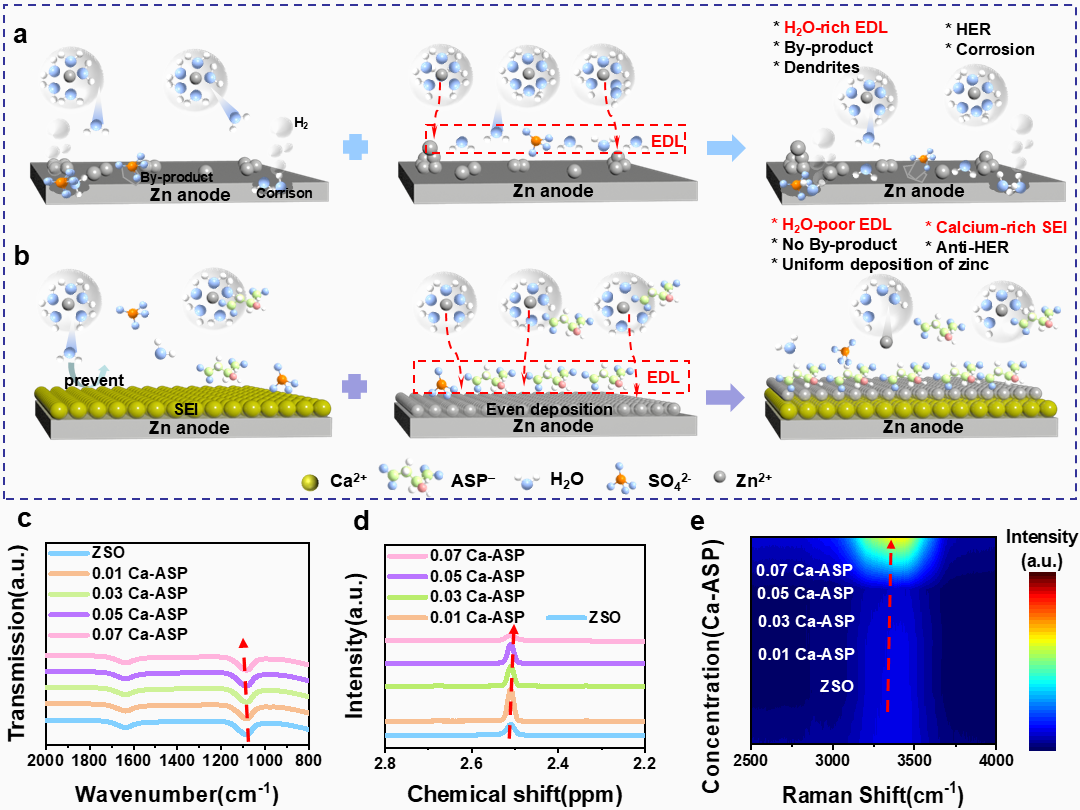

图2 在Ca-ASP的作用下Zn2+溶剂化结构的调控。(a)ZSO和(b)0.05 Ca-ASP电解质中锌界面反应的机理图。(c)FTIR光谱、(d)核磁共振光谱和(e)在不同电解质下的拉曼光谱
图3 Ca-ASP添加剂在锌界面上的吸附性能表征以及有/无Ca-ASP作用的锌电池的电化学性能。(a) Ca-ASP和H2O在不同锌晶面上的结合能的比较。(b)C 1s XPS光谱,(C)XRD图谱,以及(d)锌阳极在ZSO和0.05 Ca-ASP电解质中循环后的电化学阻抗光谱。(e)Zn || Cu不对称电池的CV曲线。(f)Tafel曲线和(g)在ZSO和0.05 Ca-ASP中的LSV曲线。(h)在不同扫描速度下对Ca-ASP中的锌对称电池的EDL测试

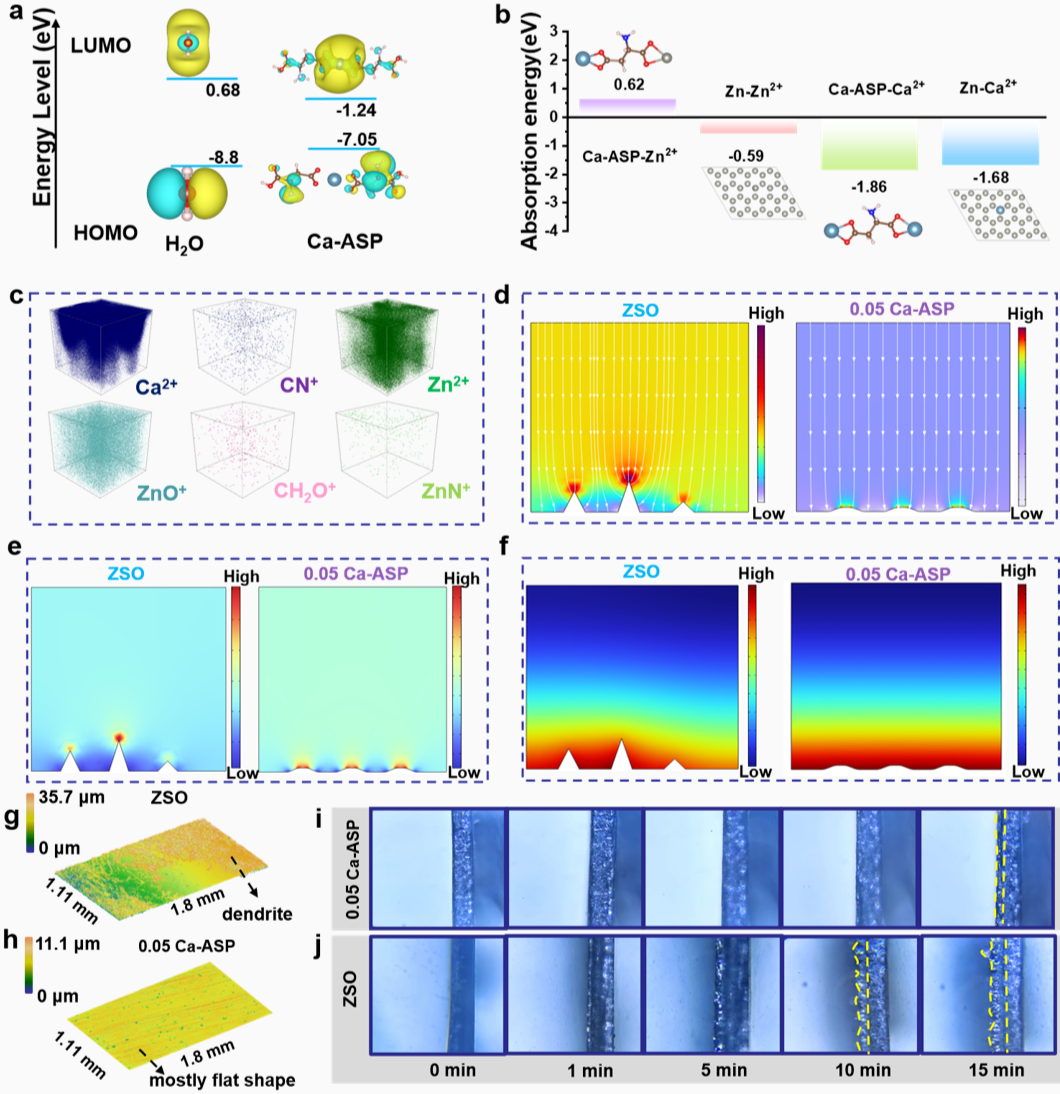

图4 Ca-ASP作用下锌阳极的界面特征。(a) H2O和Ca-ASP分子的LUMO和HOMO分析。(b)Ca-ASP、Zn2+、Ca2+和锌阳极之间的结合能。(c)在0.05 Ca-ASP电解质中循环30次后锌阳极的TOF-SIMS。COMSOL模拟了两种电解质下的(d)电场强度、(e)电流分布和(f)Zn2+浓度场。白光干涉仪测量了锌箔在以下电解质溶液中循环后的3D图像:(g)ZSO和(h)0.05 Ca-ASP电解质。在(i)0.05 Ca-ASP和(j)ZSO电解质中锌沉积的原位光学显微镜。

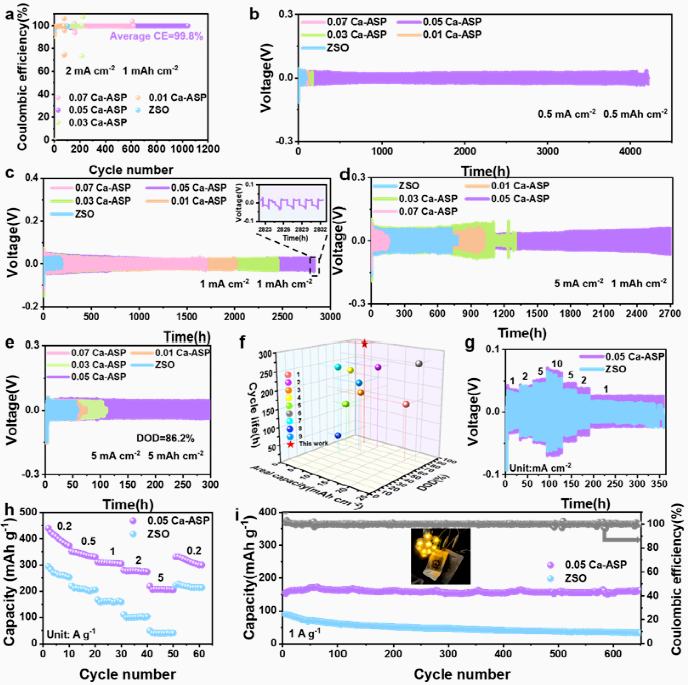

图5 添加Ca-ASP的锌阳极的电化学稳定性。(a)Zn || Cu非对称电池的CE。锌对称电池的循环性能(b)在0.5 mA cm-2和0.5 mAh cm-2下,(c)在1 mA cm-2与1 mAh cm-2下,(d)在5 mA cm-2及1 mAh cm-2下,以及(e)在5 mA cm-2及5 mAh cm-2,DOD为86.2%下。(f)将本工作的DOD与之前使用电解质添加剂的相关工作进行比较的示意图。(g)对称锌电池在ZSO和0.05 Ca-ASP电解质中的倍率性能。(h)Zn || NH4V4O10在ZSO和0.05 Ca-ASP电解质下的倍率性能。(i)Zn || NH4V4O10软包电池的循环稳定性。 |
