本研究开发了电子引发自生长原位水凝胶电解质,通过电子触发聚合反应在锌负极表面原位构筑梯度保护界面,依托梯度结构的分层调控作用,重塑电极/电解质界面结构,优化锌离子溶剂化环境,均匀界面电场分布,既物理阻隔锌枝晶的无序生长,又有效减少游离水与锌负极的接触,从根源上抑制析氢、腐蚀等副反应。该梯度保护界面赋予电池优异的电化学性能,组装的Zn||Zn对称电池在0.5 mA cm-2 (0.5 mAh cm-2)的测试条件下,展现出超长循环稳定性,稳定运行时长超3000小时。搭配AlVO正极组装的软包全电池,实现了1000次以上的稳定循环,且循环过程中无明显容量衰减,库伦效率始终保持在高位。这种电子引发自生长、兼具梯度保护界面的水凝胶电解质设计,为解决锌负极界面不稳定难题提供了全新思路,其简单高效的制备方式也为高性能水系锌金属软包电池的规模化发展奠定了坚实基础。

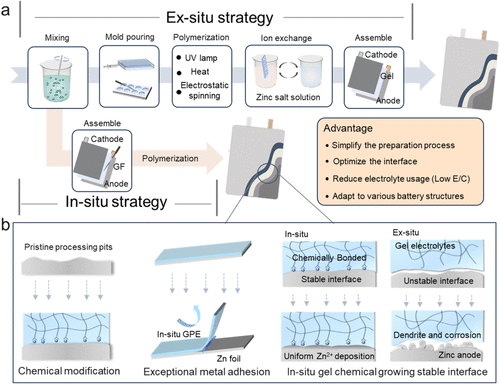

图1 (a)非原位GPE和(b)原位GPE生产工艺的示意图

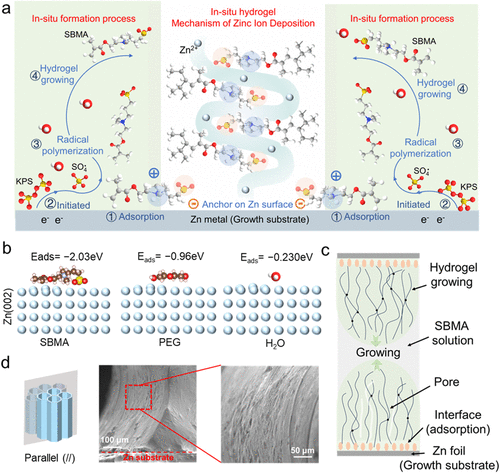

图2 (a) GPE在界面处的原位聚合机理。(b) SBMA分子、PEG和H2O在锌阳极上的吸附能。(c) 锌阳极界面自由基聚合自生长水凝胶示意图。(d) 原位GPE沿轴向的扫描电镜(SEM)图像

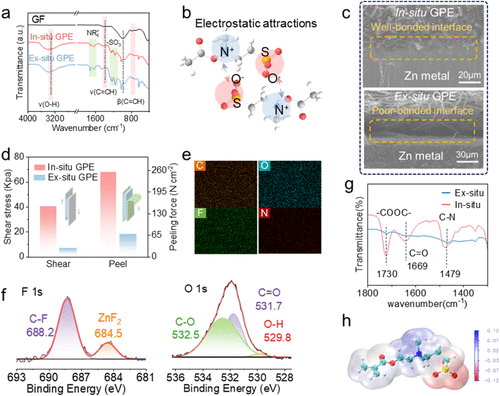

图3 (a) 原位GPE、非原位GPE和GF的FTIR光谱。(b) 原位GPE强静电相互作用示意图。(c) 原位GPE/Zn阳极和非原位GPE/Zn阳极界面的SEM横截面图。(d) GPE与Zn阳极的平均剪切和剥离粘附强度。(e) 原位GPE对Zn阳极的能谱(EDS)映射图。(f) 原位GPE锌阳极的F1s和O 1s光谱。(g) 原位GPE锌阳极和非原位GPE锌阳极(接触10 min)的FTIR光谱。(h) SBMA的分子静电势

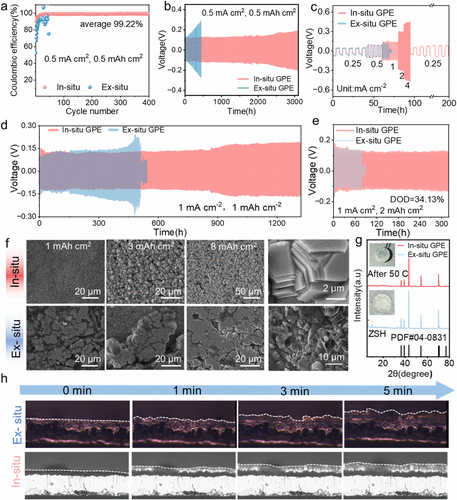

图4 (a) Cu||Zn电池的库仑效率。(b) 0.5mA cm−2和0.5 mah cm−2下Zn||Zn电池的长期循环性能。(c) 不同电流密度下的倍率性能。(d) 在1mA cm-2和1mAh cm-2下的长期循环性能。(e) 放电深度(DOD)为34.14%时Zn||Zn电池的循环性能。(f) Cu箔在原位GPE和非原位GPE中,在1 mA cm-2下分别作用1、3和8 h的SEM图像。(g) 锌阳极在1 mAcm-2和1 mAh cm-2的不同电解质中循环50次后的XRD图谱。(h) 原位GPE和非原位GPE在不同时间记录的锌沉积过程中锌/电解质界面的原位光学照片。

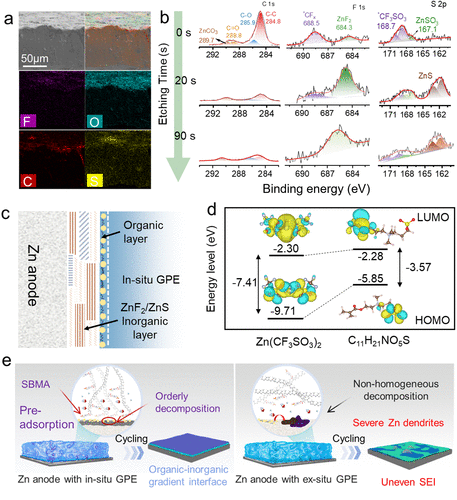

图5 (a)原位GPE循环后Zn阳极的SEM横截面图及相应的EDS映射图。(b)原位GPE对锌阳极进行20次循环后的C1s、F1s和S2p的深度XPS光谱。(c)原位GPE/Zn阳极界面上形成的梯度SEI层示意图。(d) Zn(CF3SO3)2和SBMA的分子轨道能。(e)非原位GPE或原位GPE在Zn阳极上形成SEI的机理示意图

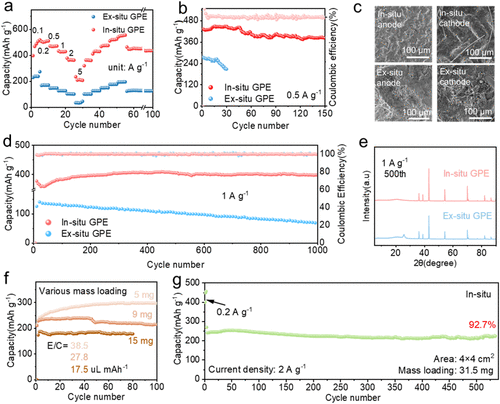

图6 原位GPE和非原位GPE对Zn||AlVO电池电化学性能的影响(a)评价执行情况。(b) 0.5 A g−1下的循环性能。(c) 50次循环后,原位GPE和非原位GPE锌阳极的SEM图像。(d) 1.0 A g−1时的长期循环性能。(e)循环后Zn与原位GPE和非原位GPE的XRD图谱。(f)不同质量载荷下的循环性能。(g)原位GPE软包电池的循环性能。 |
