本研究通过溶剂热法成功构建了Ni-MOF@生物炭异质结构复合材料,用于室温下N2H4的高选择性检测。以废弃Lyocell纤维为前驱体制备生物炭,在其表面原位生长Ni-MOF,形成花瓣状纳米花结构,并通过C-O-Ni键实现牢固界面结合。单晶X射线衍射分析揭示了配体竞争诱导的晶格畸变,形成了具有显著键长和键角畸变的η-NiO6八面体结构(ΔL=0.6‰,Δδ=11.7‰),而μ-NiO6畸变较小。气敏性能测试表明,该材料在室温下对N2H4表现出优异的选择性,理论检测限低至0.489 ppm,响应值显著优于NH3、C3H9N等干扰气体,并具有良好的重复性和长期稳定性(40天内波动小于2.8%)。密度泛函理论(Density Functional Theory, DFT)计算结合单晶结构分析揭示了高选择性的内在机制:η-NiO6对N2H4的吸附能(-1.184 eV)显著高于μ-NiO6(-0.504 eV),且与N2H4分子发生更强的轨道杂化。同时,η-NiO6具有更强的O2活化能力(吸附能-1.099 eV,电荷转移0.471e),有利于表面氧化还原反应的发生。此外,Ni-MOF与生物炭之间的功函数差异(4.58 eV vs. 4.19 eV)驱动界面电子转移,形成内建电场,有效促进了电荷分离与传输。该材料还表现出湿度响应的双模式传感特性,在低湿环境下稳定检测N2H4,高湿环境下则呈现湿度响应。本研究通过配体竞争诱导晶格畸变策略,从原子层面揭示了高选择性N2H4传感的内在机制,为MOF-生物炭复合材料在室温气体传感领域的应用提供了新思路,同时实现了废弃Lyocell纤维的高值化利用。

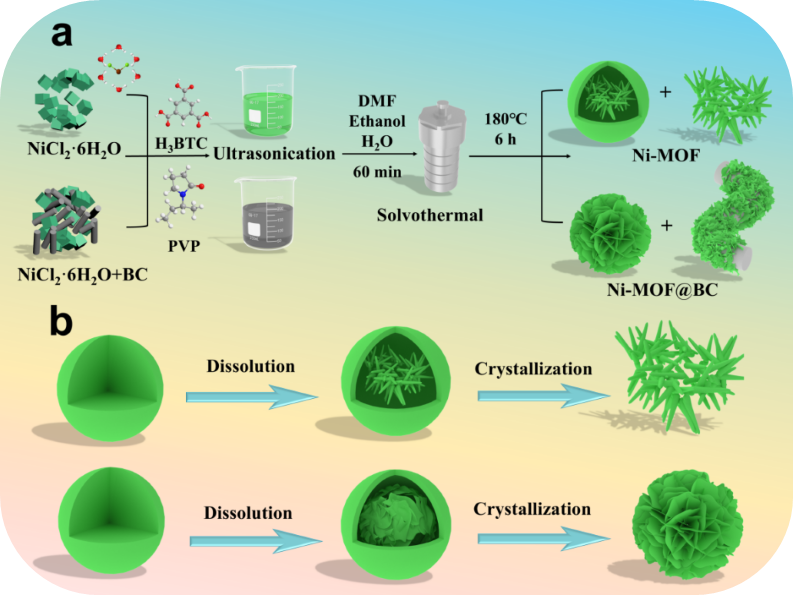

图1. (a)样品制备流程图;(b)Ni-MOF在水热过程中的结构演变机理示意图和球体内的无定形物质溶解并扩散到表面,通过结晶形成针状(无BC时)或花瓣状(有BC时)结构,并在球体内形成空隙

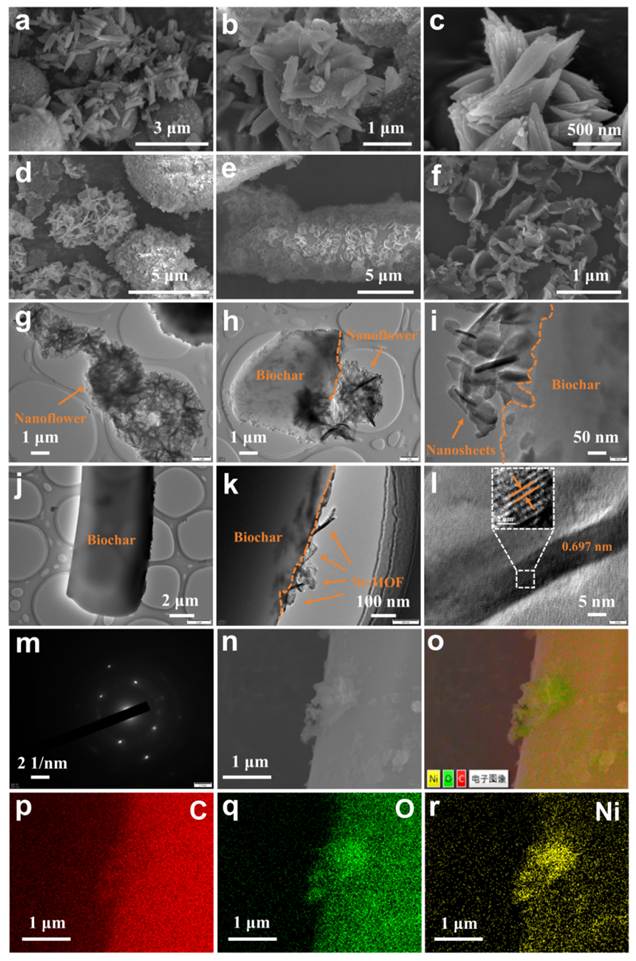

图2. 不同放大倍数下(a-c)Ni-MOF和(d-f)Ni-MOF@BC的SEM图像;Ni-MOF@BC的(g-l)TEM图像和(m)SAED图像;(n-r)Ni-MOF@BC的EDS元素图谱

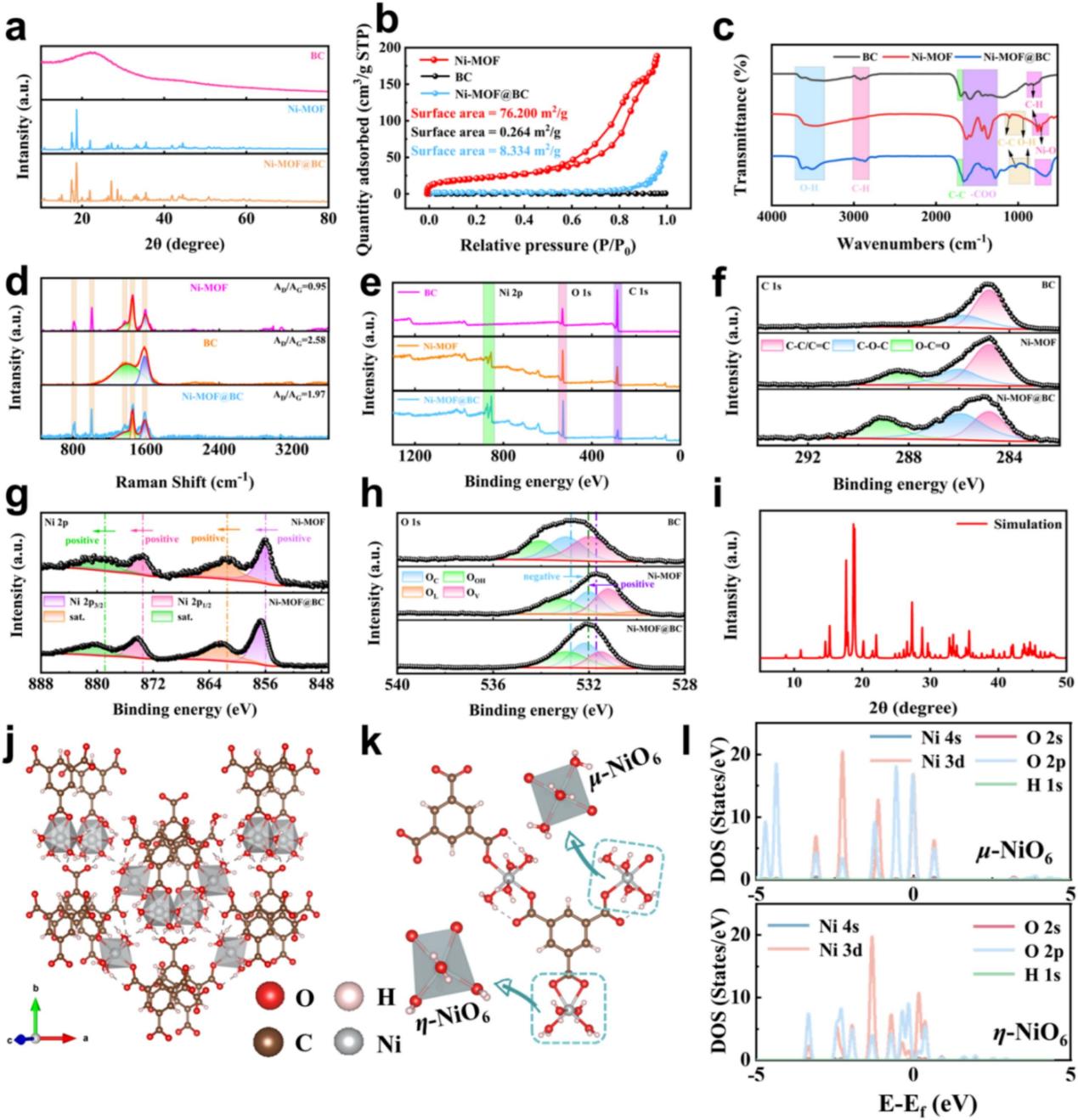

图3. BC、NiMOF及Ni-MOF@BC的(a)XRD图谱,(b)BET曲线,(c)傅里叶变换红外光谱,(d)拉曼光谱,(e)XPS扫描能谱,(f)C 1s能谱,(g)Ni 2p能谱,(h)O 1s能谱;(i)通过Mercury软件模拟的Ni3(BTC)2·12H2O粉末X射线衍射图谱;(j)Ni3(BTC)2·12H2O的2×2×2超晶胞结构(不同取向视角);(k)Ni3(BTC)2·12H2O的单个结构单元;(l)两种不同NiO6八面体态密度分布图。

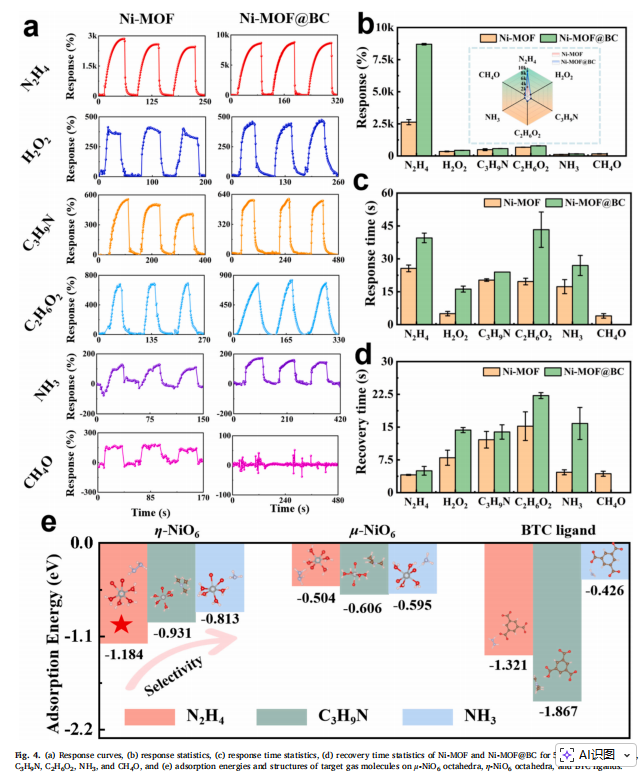

图4. Ni- MOF和Ni-MOF@BC对500 ppm N2H4、H2O2、C3H9N、C2H6O2、NH3和CH4O的(a)响应曲线,(b)响应统计,(c)响应时间统计,(d)恢复时间统计,以及(e)目标气体分子在μ-NiO6八面体、η-NiO6八面体和BTC配体上的吸附能与结构

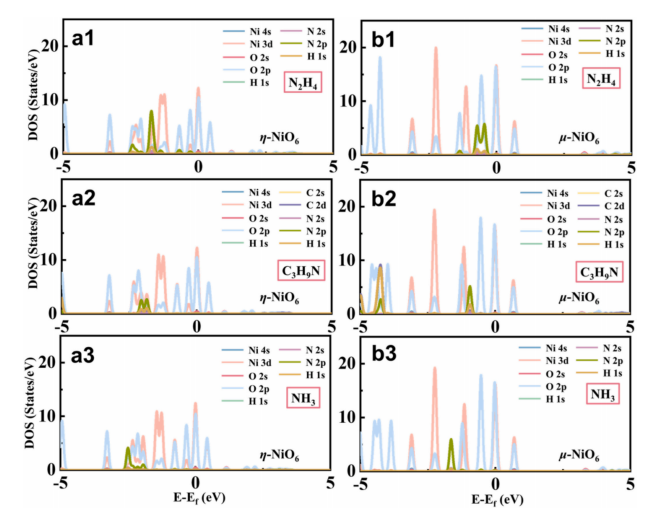

图5. 三种气体在η-NiO6八面体上的吸附态密度图:(a1)N2H4,(a2)C3H9N,以及(a3)NH3;三种气体在μ-NiO6八面体上的吸附态密度图:(b1)N2H4,(b2)C3H9N,以及(b3)NH3

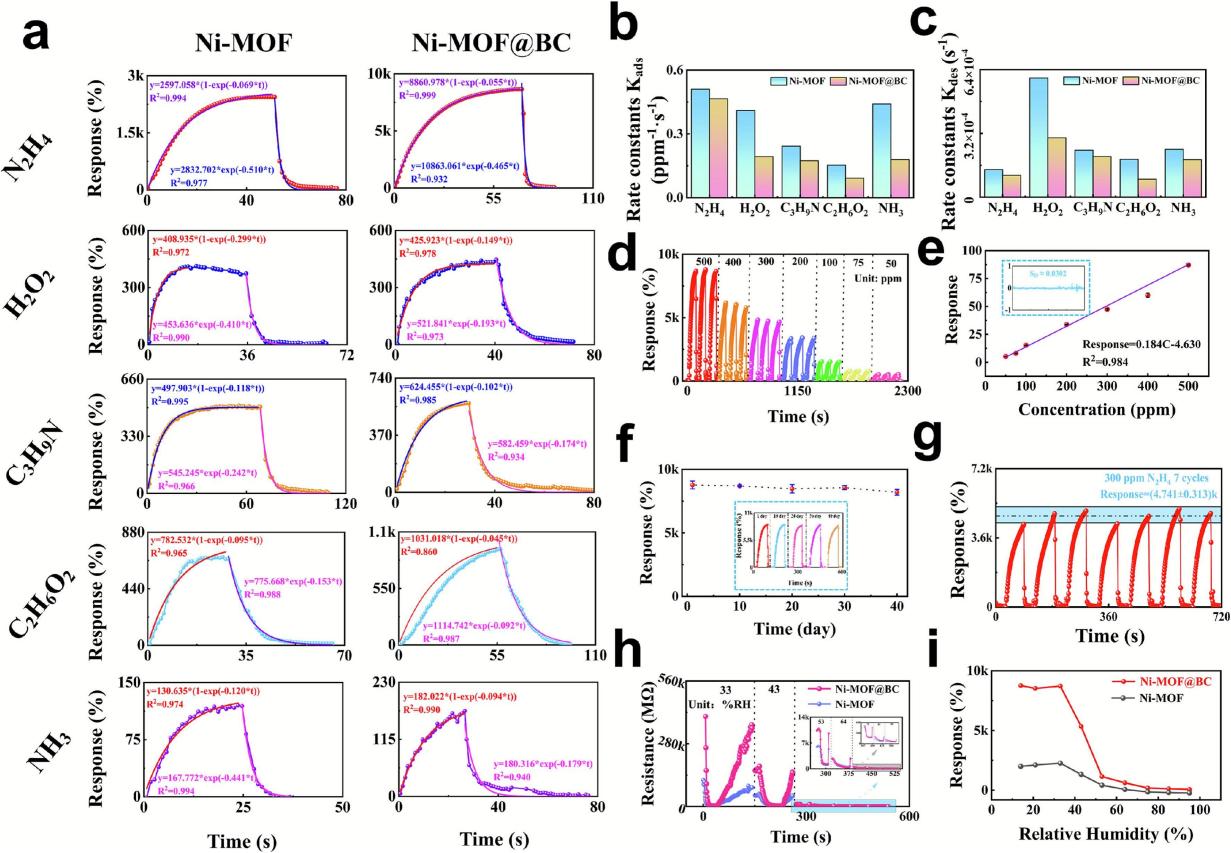

图6. (a)实验(散点)与拟合(实线)瞬态响应曲线;(b-c)Ni-MOF和Ni-MOF@BC在500 ppm N2H4、H2O2、C3H9N、C2H6O2及NH3中的表面速率常数;Ni-MOF@BC对N2H4的(d)浓度响应曲线,(e)线性拟合;Ni-MOF@BC对500 ppm N2H4的(f)40天长期稳定性测试;(g)Ni-MOF@BC在7次连续循环至300 ppm N2H4条件下的重复性测试;(h) Ni-MOF与Ni-MOF@BC传感器在不同相对湿度(33-95%)下对500 ppm N2H4的响应;(i)Ni-MOF与Ni-MOF@BC传感器在不同相对湿度下对500 ppm N2H4的响应曲线

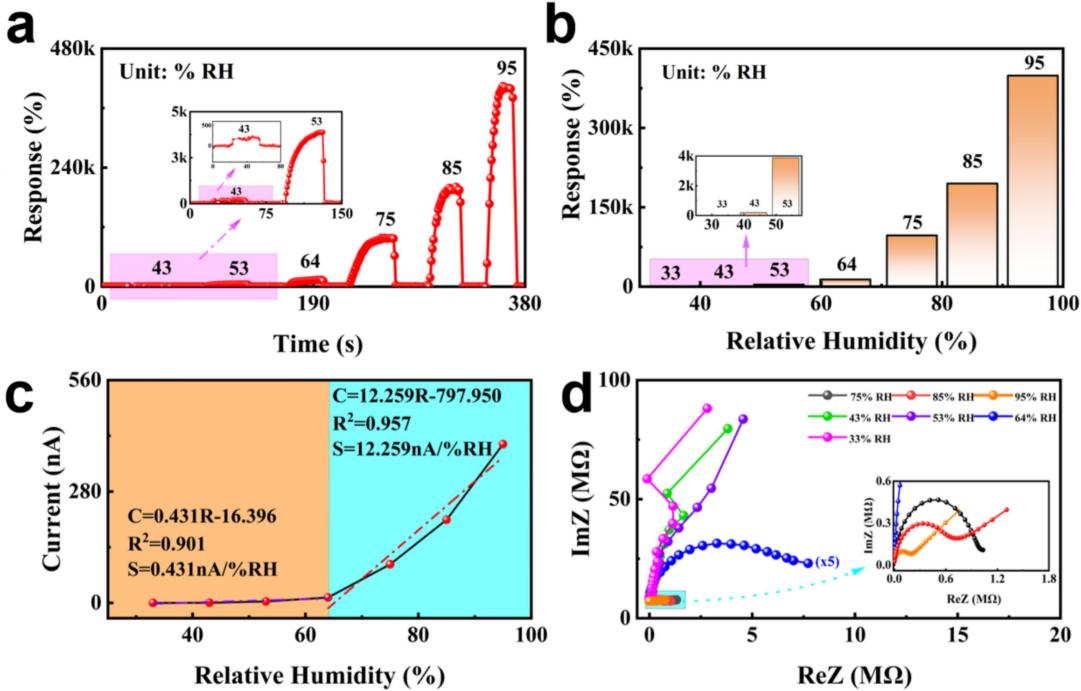

图7. 在室温下测得的Ni-MOF@BC传感器在相对湿度(RH)为33%、43%、53%、64%、75%、85%和95%时的(a)响应曲线,(b)响应曲线,(c)响应灵敏度曲线以及(d)奈奎斯特图

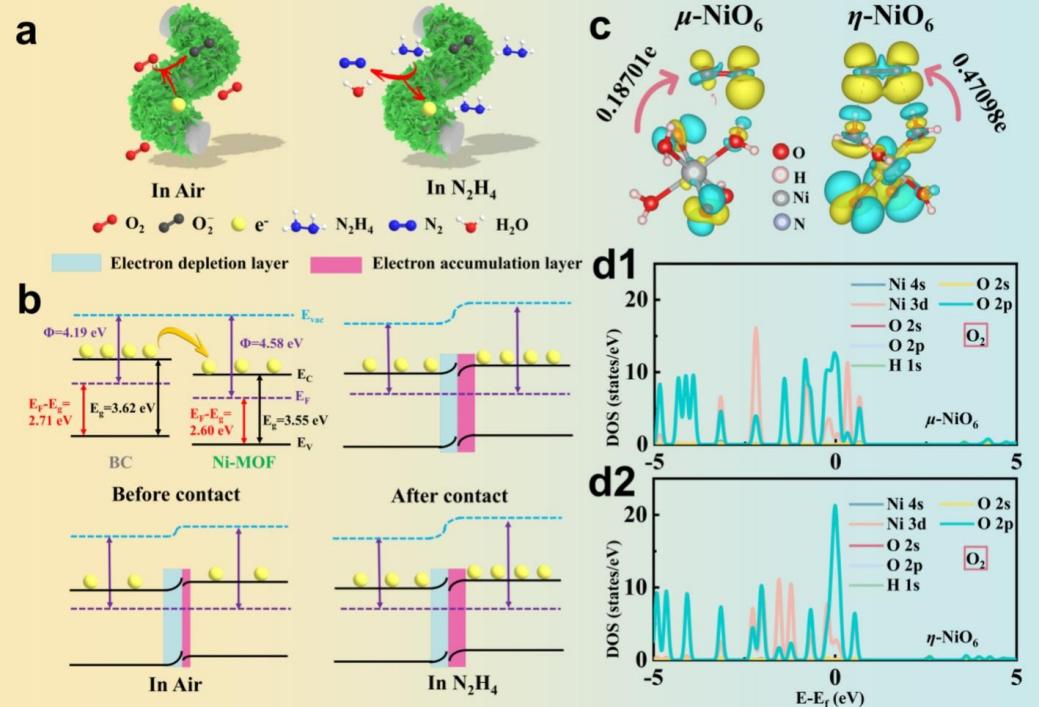

图8. (a)气体传感机制,(b)能带结构示意图,(c)吸附在μ-NiO6和η-NiO6八面体上的O2的CDD分布图及Bader电荷转移示意图,(d)吸附在μ-NiO6和η-NiO6八面体上的O2的PDOS图 |
